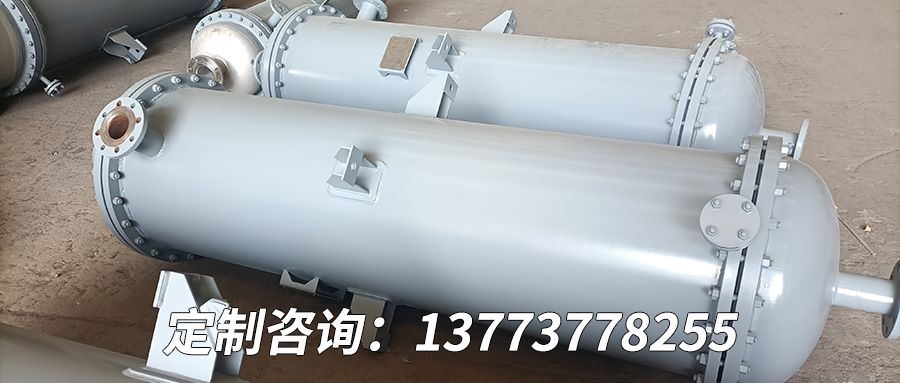

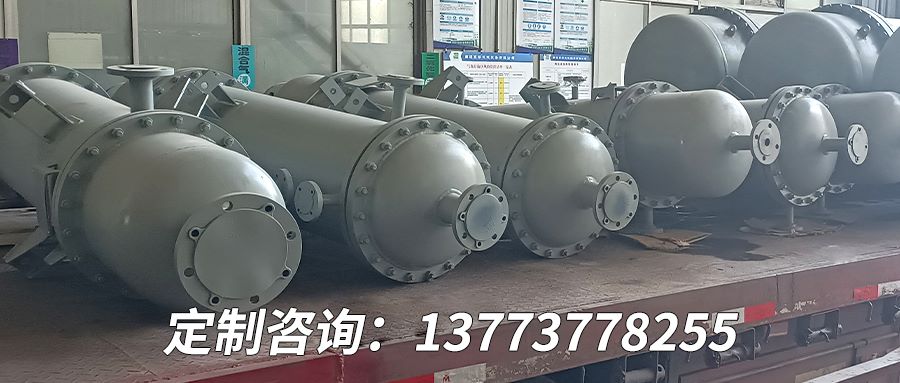

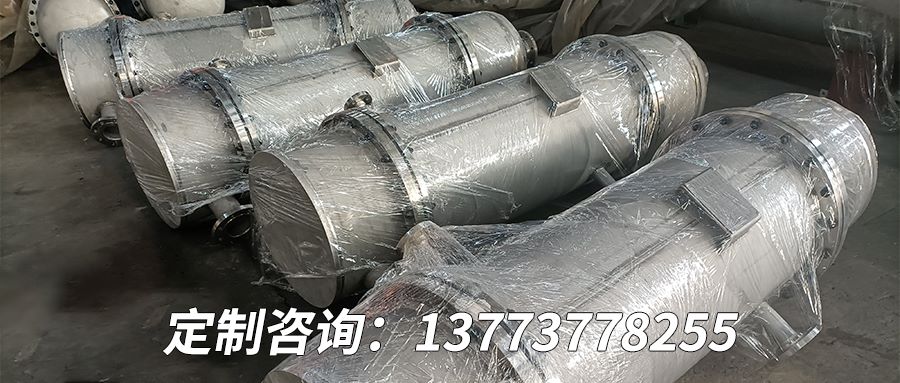

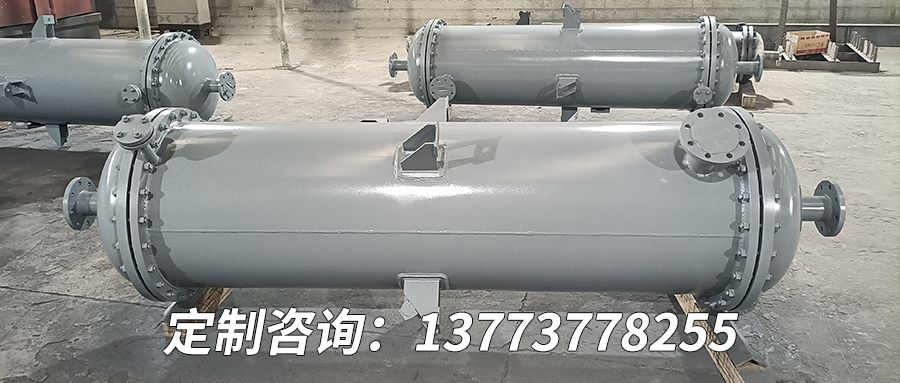

雙效換熱器

分類：換熱器

伴隨著工業和科技的飛速進步，換熱器作為能量傳遞的關鍵設備，其在系統效能和運行成本中的作用愈發顯著。在各式各樣的換熱器中，雙效換熱器以其獨到的設計和優異的節能特性，正日益受到青睞。雙效換熱器之所以被稱為“雙效”，是因?yàn)樗跓崮軅鬟f過程中同時實現了兩種熱能傳遞效果：熱傳導和熱對流。重要的是，它能夠在兩種不同的熱能傳遞過程中實現能量轉換，即蒸發和冷凝。我司可根據不同行業不同需求設計制造符合要求的換熱器種類，有需求的客戶可跟我聯系詳談。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

換熱器

數量

庫存:



產品描述

伴隨著工業和科技的飛速進步，換熱器作為能量傳遞的關鍵設備，其在系統效能和運行成本中的作用愈發顯著。在各式各樣的換熱器中，雙效換熱器以其獨到的設計和優異的節能特性，正日益受到青睞。

一、工作原理

雙效換熱器之所以被稱為“雙效”，是因?yàn)樗跓崮軅鬟f過程中同時實現了兩種熱能傳遞效果：熱傳導和熱對流。重要的是，它能夠在兩種不同的熱能傳遞過程中實現能量轉換，即蒸發和冷凝。

1. 蒸發過程：在管程中，高溫介質，如乙醇，在低壓條件下蒸發，吸收來自殼程低溫介質的熱量，實現冷卻效果。

2. 冷凝過程：在殼程中，低溫介質，如低溫鹽水，釋放熱量給管程中的高溫介質，使其冷凝，從而實現熱量的回收。

雙效換熱器較優的節能性能、緊湊的結構設計、出色的抗腐蝕特性，成為了一種在有限空間內實現熱能交換的優選設備。

二、設計參數與案例分析

壓力容器的分類是基于其結構特點、設計壓力、容積以及實際應用條件等多個因素進行的。這類分類遵循《壓力容器安全技術監察規程》以及符合國家標準GB/T 150-2011和GB/T 151-2014的規定。以下將詳細介紹一臺特定雙效換熱器的設計參數以及相關的案例分析。

1. 參數：

壓力容器類別：類外

管程設計壓力：-0.1/0.3MPa

殼程設計壓力：0.5MPa

耐壓試壓力：管程0.38MPa，殼程0.63MPa

設計溫度：-20℃

換熱面積：25.5M²

折流板間距：345mm

主體材料：管程S32168，殼程Q345R

工作介質：乙醇和低溫鹽水

2. 案例分析：

這臺雙效換熱器的設計充分考慮了乙醇和低溫鹽水的特性。管程采用S32168不銹鋼材料，具有良好的耐腐蝕性能，適合于乙醇等化學介質的冷卻。殼程采用Q345R低合金高強度結構鋼，具有良好的焊接性能和機械性能。

在實際應用中，這臺換熱器在管程中實現了乙醇的蒸發，吸收了殼程中低溫鹽水的熱量。殼程中的鹽水通過釋放熱量給乙醇，實現了冷凝。這一過程提高了熱能的利用效率，實現了能源的回收和再利用。

三、雙效換熱器與其他類型換熱器的區別

1. 與單管板換熱器相比：雙效換熱器采用了固定的管板結構，這意味著其管束無法抽出進行清洗。固定管板設計帶來了制造和維護上的便利，機械強度得到增強，泄漏風險得以降低，具有更好的成本效益，成為一種在特定環境中比較經濟的選項。

2. 與滿液式換熱器相比：雙效換熱器則采用管內走水，管外走制冷劑。這使得其在傳熱效率上具有一定優勢。

3. 與板式換熱器相比：板式換熱器采用間壁式換熱方式，兩種流體在反復折流中進行換熱，而雙效換熱器同時利用熱傳導和熱對流兩種方式，各具優勢。但雙效換熱器體現在更好的換熱效率和更廣泛的應用范圍，尤其是需要較大換熱面積和較高熱交換率的場合中表現突出。

從上述討論中可以看出，雙效換熱器在提升熱能利用效率、實現能源節約以及降低運營成本方面具備一定的優勢。隨著社會對環保及節能減排重視程度的提升，它的作用也將愈發凸顯。
